HEAVY DUTY
Check Valve
Inquiry Now
DIN 3202 F6 Ball Check Valve
flanged
PN10 / PN16 / Class 125/150 / Class 150
GGG50
DN40-DN500
Customized Components Supported
Professional OEM/ODM services for valve components. We manufacture according to your technical drawings and material requirements with high precision.

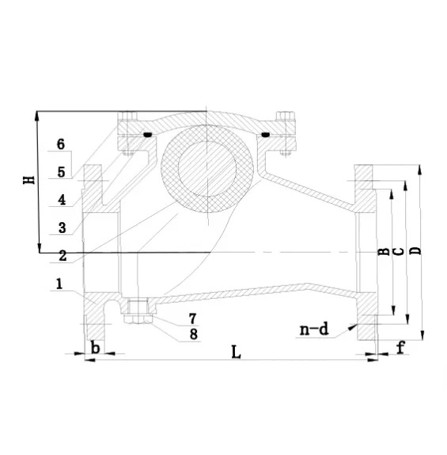

Technical Drawing
⊕ Click to Enlarge
Dimensions & Tolerance
| DN | L | D | C | B | n-d | b | f | H | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| DN40 | 180 | 150 | 110 | 84 | 1212122026年4月19日 | 19 | 3 | 85 | |||||
| DN50 | 200 | 165 | 125 | 99 | 1212122026年4月19日 | 19 | 3 | 115 | |||||
| DN65 | 240 | 185 | 145 | 119 | 1212122026年4月19日 | 19 | 3 | 124 | |||||
| DN80 | 260 | 200 | 160 | 133 | 1212122026年8月19日 | 19 | 3 | 138 | |||||
| DN100 | 300 | 220 | 180 | 154 | 1212122026年8月19日 | 19 | 3 | 162 | |||||
| DN125 | 350 | 250 | 210 | 184 | 1212122026年8月19日 | 19 | 3 | 202 | |||||
| DN150 | 400 | 285 | 240 | 210 | 1212122026年8月23日 | 19 | 3 | 228 | |||||
| DN200 | 500 | 340 | 295 | 265 | 1212122026年8月23日 | 1212122026年12月23日 | 20 | 3 | 298 | ||||
| DN250 | 600 | 405 | 350 | 355 | 319 | 1212122026年12月23日 | 1212122026年12月28日 | 22 | 3 | 368 | |||
| DN300 | 700 | 460 | 400 | 410 | 370 | 1212122026年12月23日 | 1212122026年12月28日 | 24.5 | 4 | 438 | |||
| DN350 | 800 | 520 | 460 | 470 | 429 | 16-23 | 16-28 | 26.5 | 4 | 585 | |||
| DN400 | 900 | 580 | 515 | 525 | 480 | 16-28 | 16-31 | 28 | 4 | 660 | |||
| DN500 | 1100 | 715 | 620 | 650 | 582 | 609 | 20-28 | 20-34 | 31.5 | 4 | 850 | ||
